一、 設備定義與核心功能
半自動鋼圈卷圓直縫激光焊接機是一款專門用于焊接 “卷圓成型后的環形工件縱縫” 的半自動激光焊接設備。其核心功能是將鋼板卷圓、對接（或搭接）后形成的一道封閉的圓形縱縫一次性自動焊接到位。
“鋼圈”：明確其典型應用對象是汽車輪輞（鋼制輪圈），以及其他類似結構的環形件。
“卷圓直縫”：指工件由平板經卷圓機彎曲成型后，板材兩端匯合形成的那一道縱向縫隙。
“半自動”：通常指人工上下料、裝夾定位，然后由設備自動完成整圈焊接。這是該設備與全自動生產線的主要區別。
二、 核心設計特點（與通用卷圓機區別）
由于焊接對象是封閉的圓形焊縫，而非無限長的直縫，因此設備設計有顯著特點：
回轉式工裝系統：這是最核心的部件。通常采用精密分度卡盤或自定心脹緊夾具。其作用是：
高精度定位與夾緊：從內部撐緊或從外部卡緊鋼圈，確保圓度，并精確對準焊縫。
C軸旋轉：由伺服電機驅動，帶動鋼圈做精確的旋轉運動，與焊頭的微小調整配合，完成整圈焊接。
焊頭固定或微動：與“焊頭移動、工件不動”的直縫焊方式不同，在此類設備上，更常見的是工件旋轉，焊頭僅需在徑向（高度/焦點）和軸向（跟蹤）上進行微調。結構更緊湊，跟蹤更穩定。
焊縫首尾重疊與收弧控制：由于是封閉環形焊接，焊接的起始點和終點會重疊。設備控制系統必須具有功率遞減、焊縫重疊量控制等功能，以保證接頭處平滑過渡，避免過高或焊不透。
強大的焊縫跟蹤系統：鑒于鋼圈卷圓可能存在的間隙不均、端面錯位（“喇叭口”）等工藝波動，必須配備高靈敏度的激光視覺或電容跟蹤系統，實時修正焊槍位置，保證焊縫始終對中。
三、 主要系統組成
激光器系統：采用高亮度光纖激光器（常見1kW-3kW），光束質量好，適合高速焊接。對于較厚的載重車輪輞，功率要求更高。
焊接頭與跟蹤系統：集成聚焦鏡、同軸保護氣噴嘴、高度跟蹤傳感器和焊縫左右跟蹤傳感器。
精密回轉工裝：根據鋼圈尺寸可更換的卡盤或脹緊單元，驅動采用伺服電機和高精度減速機。
控制系統：專用數控系統。核心功能包括：
控制回轉軸（C軸）速度與位置。
接收跟蹤信號，控制焊頭微動軸。
管理焊接工藝參數（功率、速度、氣體）。
實現起弧/收弧工藝，處理環形焊縫的重疊段。
冷卻與防護系統：保證激光器穩定，并隔離激光輻射和飛濺。
四、 工作流程（半自動）
人工上料：操作者將卷圓并完成點焊固定的鋼圈套入或放入工裝。
裝夾定位：啟動工裝（氣動或液壓）脹緊或夾緊鋼圈。人工或傳感器輔助將焊縫起始點大致對準焊槍。
自動焊接：
操作者按下啟動按鈕。
設備自動尋位（找到焊縫精確起點）。
啟動激光，工裝開始旋轉，焊頭根據跟蹤信號自動調節，完成整一圈焊接，并在終點自動進行功率衰減收弧。
激光關閉，工裝停止。
人工下料：工裝松開，操作者取下焊好的工件，放回料架，并放置下一個待焊工件。
五、 核心優勢
焊接速度與效率：遠快于傳統MIG/MAG焊或TIG焊。
焊縫質量：焊縫窄、深寬比大、熱影響區小、變形極小。這對于關系到行車安全的輪輞氣密性和強度至關重要。
自動化一致性：參數一經設定，每個工件的焊接質量高度一致。
節省后續工序：激光焊接變形小，可大幅減少或省去焊后矯形、打磨工序。
材料利用率高：可采用更薄的板材（等強度設計），實現輕量化。
六、 典型應用領域
汽車行業：乘用車、卡車、農用機械的鋼制輪輞的縱縫焊接。
通用機械：各種尺寸的加強環、齒圈、法蘭、滾筒的閉合縱縫焊接。
家用電器：滾筒洗衣機內筒、熱水器內膽的縱縫焊接（不銹鋼材質）。
七、 選型與操作關鍵點
工件范圍：明確需焊接鋼圈的直徑范圍、板材厚度和材質（通常為低碳鋼或高強度鋼）。
焊接工藝要求：確定是對接焊還是搭接焊，以及焊縫的熔深和氣密性要求。
自動化程度：可考慮與卷圓機、輸送線聯動，升級為全自動生產線。
操作與維護：需要操作者具備基本的機械和電氣知識，能進行日常的鏡頭清潔、光路檢查、參數調整和維護保養。
總結：半自動鋼圈卷圓直縫激光焊接機是針對環形工件縱縫焊接的專用高效解決方案。它通過“工件精密旋轉 + 焊頭智能跟蹤”的模式，解決了封閉環形焊縫的高質量、高一致性焊接難題，是汽車輪輞等制造業升級工藝、提升產品質量和競爭力的關鍵設備。

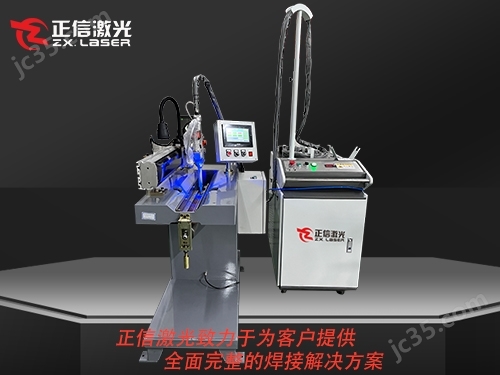

產品展示：
