菱形數控切槽 / 切斷刀片（V 型系列）產品介紹

1. 產品細節

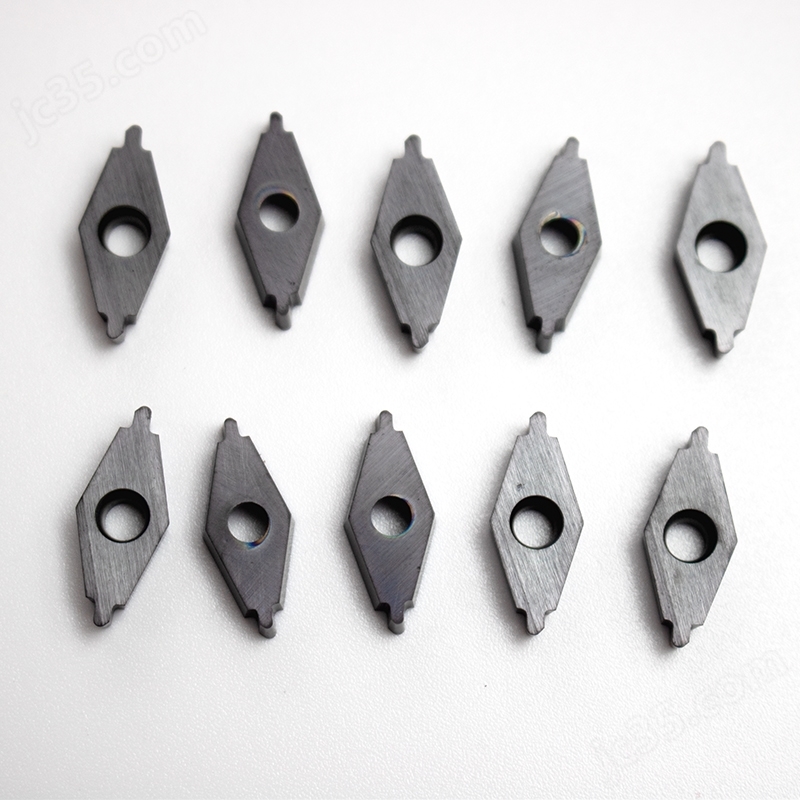

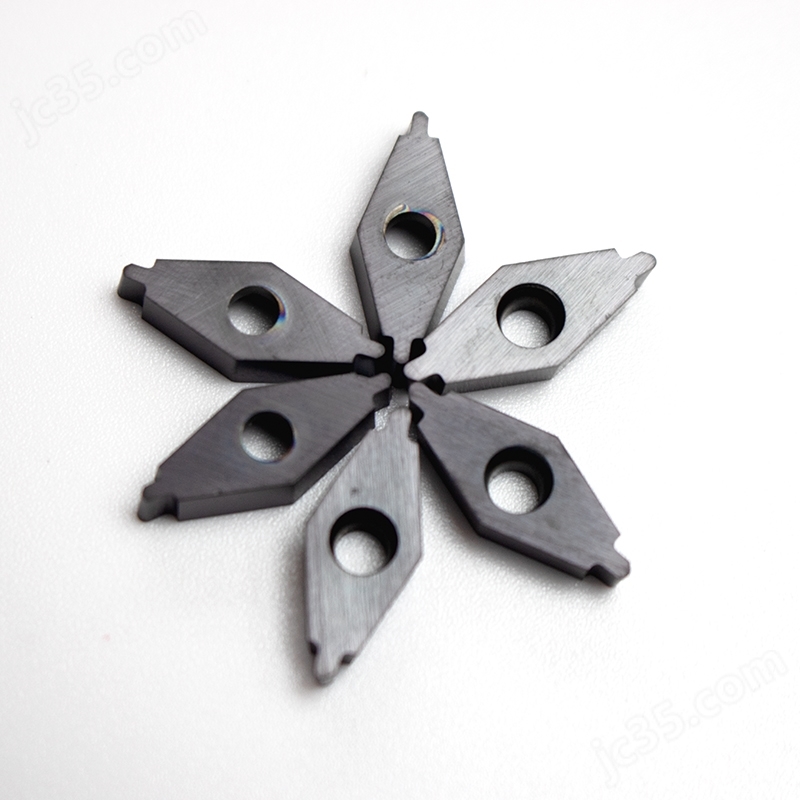

這是標準菱形（V 型）可轉位數控切槽 / 切斷刀片，是數控車床專用槽加工刀具，專為軸類、盤類零件的外圓切槽、切斷、端面槽等工序打造：

結構設計：標準菱形基體，中心開設高精度定位孔，適配對應規格數控切槽刀桿，螺釘鎖緊裝夾，定位精準，換刀重復定位性好，無需重新對刀；雙面雙切削刃對稱設計，單刃磨損后可翻轉復用，刀具利用率，降低加工成本。

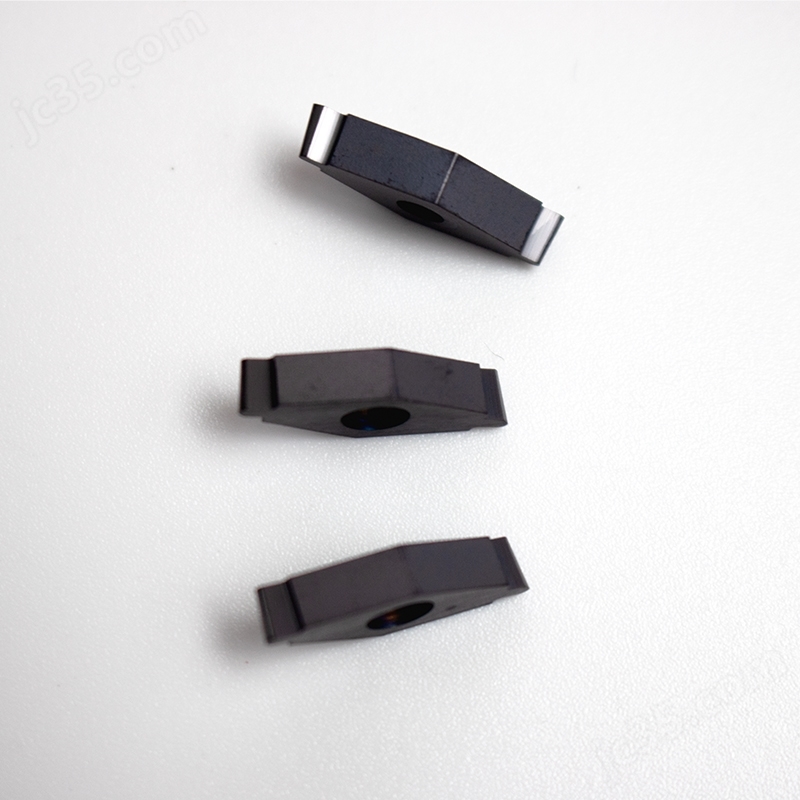

工藝細節：刃口采用切槽專屬槽型設計，經過精密研磨與鈍化處理，兼顧切削鋒利度與抗崩損能力；表面覆高性能耐磨涂層，涂層結合力強，不易脫落；刀片兩端設計有定位凸臺，適配刀桿定位結構，進一步提升裝夾穩定性與加工精度。

槽型優勢：優化切槽專用斷屑槽型，可在窄槽、深槽加工中精準控制切屑形態，避免切屑纏繞工件、堵塞槽體，適配各類槽加工工況，保證加工順暢性。

2. 產品性能

高經濟性：雙面雙切削刃可轉位設計，單刀片可多次使用，刀具利用率翻倍，大幅降低批量加工的刀具耗材成本。

優異耐磨性與抗崩性：超細晶粒硬質合金基體 + 高性能復合涂層，在高溫高速切削環境下保持刃口硬度，有效抑制刃口磨損、崩刃，刀具壽命較普通合金刀片提升 2-3 倍，適合切槽、切斷等斷續切削工況。

精準槽加工能力：菱形刃口結構 + 高精度刃口設計，可精準完成窄槽、深槽、端面槽、退刀槽等各類槽型加工，槽寬、槽深尺寸精度高，表面光潔度好，適配精密零件加工需求。

優秀排屑斷屑性能：切槽專屬斷屑槽型，精準控制切屑形態，實現穩定斷屑，避免切屑纏繞工件、劃傷已加工表面，減少人工清理切屑的工時，提升加工連續性。

高通用性：適配外圓切槽、切斷、端面槽、內孔槽等多工序加工，可搭配不同刀桿完成軸類、盤類零件的全工序槽加工，是數控車床槽加工的多用途通用刀具。

3. 用材說明

基體材質：核心采用超細晶粒硬質合金（鎢鋼） 基體，硬度達 HRA 91.5-93.5，兼具高硬度與強韌性，平衡耐磨性與抗沖擊性，可承受切槽、切斷等斷續切削的復雜工況，不易出現刃口崩損、基體變形。

表面涂層：采用TiAlN/TiCN 復合涂層（灰黑色外觀），涂層厚度 3-8μm，具備耐高溫、抗氧化、高硬度特性，紅硬性優異，可承受 800℃以上切削溫度，大幅提升刃口耐磨性與使用壽命，適配鋼、不銹鋼、有色金屬等多類材料。

工藝優勢：采用精密壓制 + 整體燒結工藝成型，再經刃口研磨與真空涂層處理，刃口精度高，尺寸公差嚴格符合 ISO 國際標準，保證每片刀片的加工一致性與穩定性。

4. 標準參數表（通用規格，可定制）

參數項常規標準值說明

刀片形狀35° 菱形（V 型）雙切削刃，適配切槽、切斷加工

常見型號VCMT/VBGT/VNMG 系列（如 VBGT110302/04）對應內切圓 9.525mm，厚度 3.18mm，刀尖圓角 R0.2/R0.4

刃口數量2 刃（單面）/4 刃（雙面）可轉位使用，提升經濟性

中心孔直徑4.76mm匹配標準鎖緊螺釘，裝夾精準

涂層類型TiAlN/TiCN 復合涂層（灰黑色）耐高溫、耐磨，適配多類材料

基體硬度HRA 91.5-93.5超細晶粒硬質合金標準

精度等級G 級（高精度）/M 級（中等精度）滿足精密槽加工 / 常規槽加工需求

適配刀桿SVJCR/SVUBR 等切槽 / 切斷專用刀桿標準 ISO 規格，即裝即用

適用加工材料碳鋼、合金鋼、不銹鋼、鋁合金、銅合金等多材料通用，適配切槽 / 切斷工況

注：具體參數可根據加工槽寬、槽深、加工材料及工序需求定制，如調整刃口寬度、刀尖圓角、槽型結構、涂層類型等。

5. 用途場景

核心用途

外圓切槽加工：加工軸類、盤類零件的外圓退刀槽、密封槽、卡簧槽等，保證槽寬、槽深尺寸精度與表面光潔度；

零件切斷加工：完成棒料、軸類零件的切斷工序，適配批量下料生產，切斷面平整、無毛刺；

端面槽加工：加工盤類、法蘭類零件的端面槽、密封槽，適配復雜端面槽型加工；

內孔槽加工：配合內孔切槽刀桿，加工零件內孔的退刀槽、密封槽，解決內孔槽加工難題。

適配加工材料

常規材料：碳鋼、合金鋼、合金結構鋼、不銹鋼、灰鑄鐵、球墨鑄鐵等；

有色金屬：鋁合金、銅合金、鎂合金等（可定制無涂層 / 高光鋁用款）。

適用行業

廣泛應用于機械加工、汽車制造、五金模具、航空航天、等領域，是軸類、盤類零件槽加工、切斷工序的刀具，尤其適用于對槽加工精度、表面光潔度要求較高的精密零件生產場景。
