1、進入顯示器經銷商模式，過程如下：

（點擊圖片查看大圖）

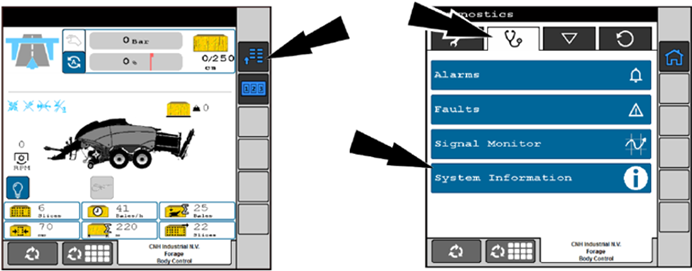

A、進入工作信息屏幕，選擇“主菜單”, 在“診斷”選項卡里，選擇“系統信息”。

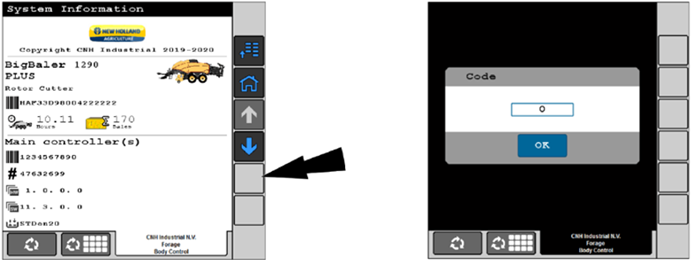

B、用手指壓在第五個功能鍵持續大約10秒。將會彈出一個輸入框。

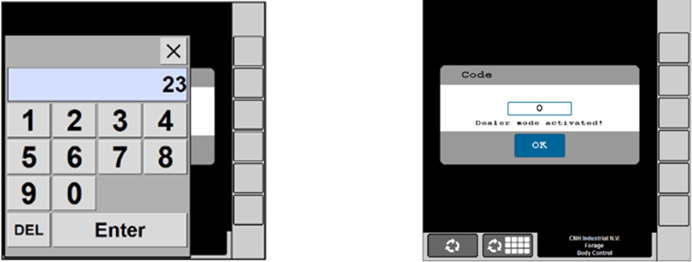

C、使用數字鍵盤輸入1379 四個數字；屏幕上將會顯示“經銷商模式被激活”的字樣。

2、手動測試打結馬達電路是否正常，過程如下 ：

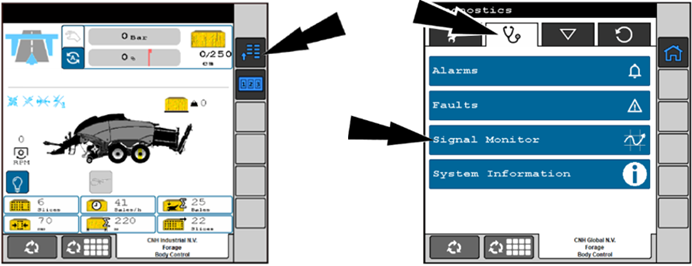

A、進入工作信息屏幕，選擇“主菜單”, 在“診斷”選項卡里，選擇“信號監控”。

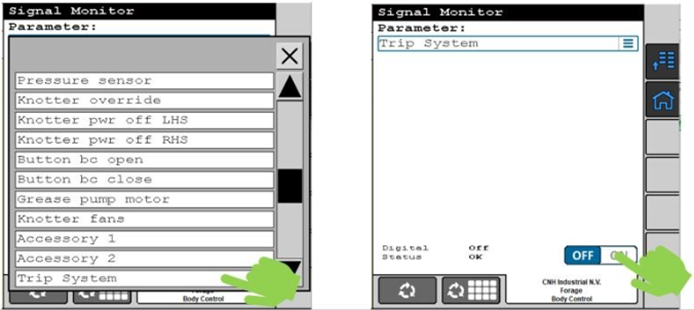

B、在復選框選擇“解扣系統(Trip system)”，點擊“ON“，這時打結馬達會持續旋轉。如果馬達不旋轉，請進入“步驟3”，確認馬達或電路問題。

注意：測試時保持12V電壓；打結器前后護罩關閉；黃色安全開關未被按下。

3、 確認打結馬達或電路問題，過程如下：

A、進入工作信息屏幕，選擇“主菜單”, 在“診斷”選項卡里，選擇“信號監控”：

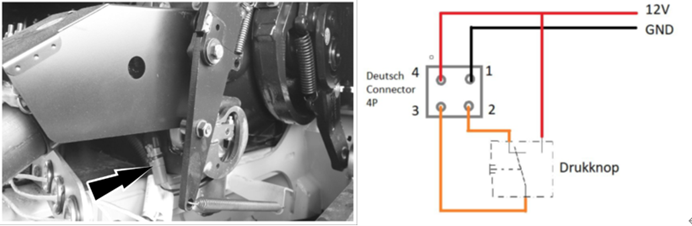

• a、使打結馬達正常運轉并停止在初始位置：在打結離合機構區域找到馬達插頭X-136R。拔開并確認馬達側的插頭并用合適的電線短接2、3插針；將1 號插針接地；4號插針接12V電壓，此時如果馬達運轉說明馬達正常，如果馬達不運轉，請進入"步驟b"。




• b、 打結馬達不運轉，可能是馬達停留在開關區域的死點上，解鎖死點位置：在打結離合機構區域找到馬達插頭X-136R。拔開并確認馬達側的插頭，將1 號插針接地；給3號插針一個短暫12V電壓，此時如果馬達運轉，則已停止于初始位置，否則說明馬達故障。




B、 檢測打結馬達電路故障:

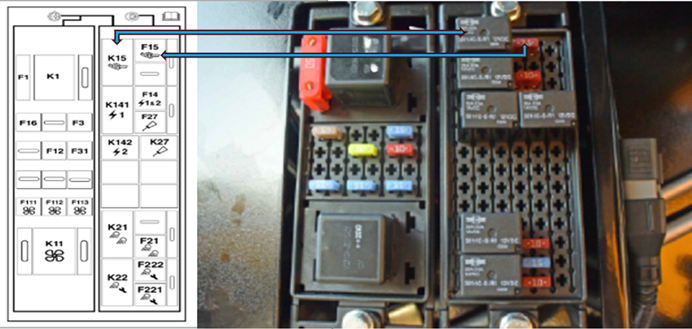

• a、檢測電路回路故障：打結馬達電路常見問題易出現在繼電器和保險絲上。在設備左前側電腦板下方找到保險絲盒，目視檢查F15打結保險是否熔斷，對于K15打結繼電器，可使用下方K21或K22燈繼電器互換檢測。

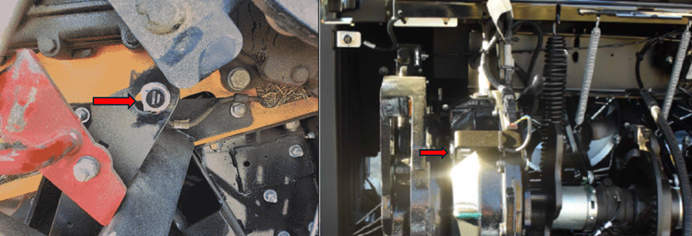

• b、檢測打結馬達解扣系統輸入傳感器信號故障：首先檢查填充傳感器，簡單的方法是看傳感器后面的紅燈，有金屬貼近遮擋會滅，無金屬遮擋會亮，同時目視檢查是否有外力撞擊現象；其次是檢查填充解扣臂和填充傳感器的間隙不高于5毫米;最后檢查位于打結齒輪箱上的打結參考位置傳感器和打結盤的間隙小于4毫米。
