提到功率，我們知道它包括有功功率和無功功率，分別用W和Var表示，所以三相功率變送器包括三相有功功率變送器和三相無功功率變送器。三相有功功率變送器又包括三相三線和三相四線，三相無功功率變送器也包括三相三線和三相四線。

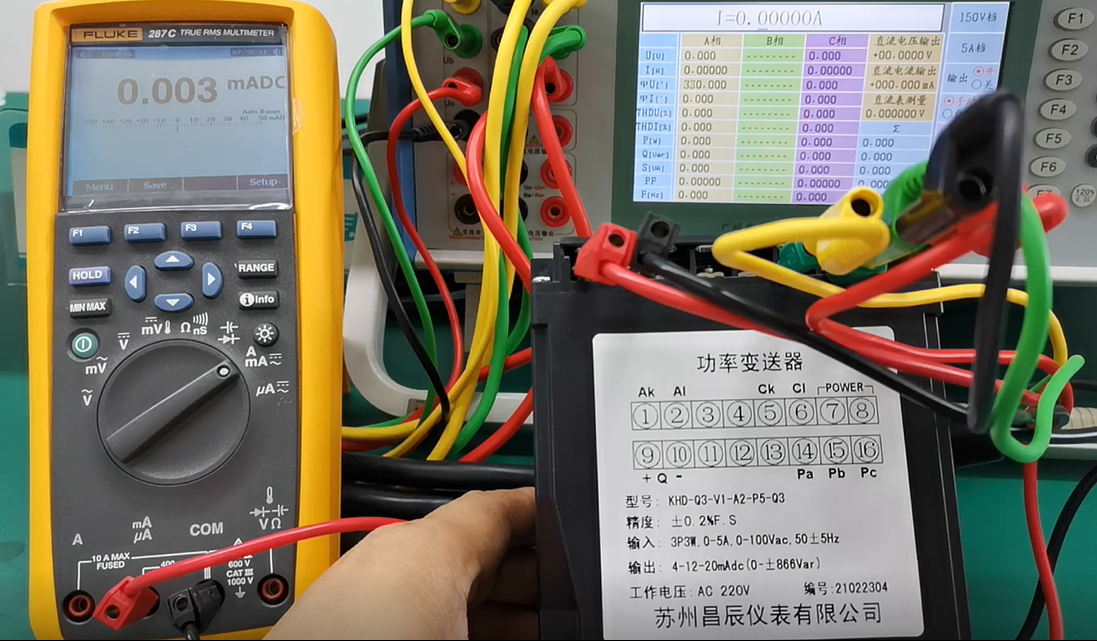

下圖是一臺三相三線無功功率變送器，我們就以這臺表來講講具體的接線和校驗。

我們通過這臺三相三線無功功率變送器上的標簽信息可以看到，輸入是三相三線（3P3W）、0-5A、0-100V，輸出是4-12-20mA，對應0~±866Var，Var就是前面說過的無功的的單位。

我們再來看下接線圖，通過接線我們看到電壓（三相電壓）abc對應接線端子是14、15、16。因為沒有地線，所以我們把b相作為參考，只要接a相和c相電流，a相電流是1進2出，c相電流是5進6出，我們按照接線圖把線接好，然后來具體看一下檢測校驗，我們看到輸出4-12-20，對應是0~±866Var，所以我們在沒有輸入的情況下輸出是12mA，866 Var的時候?qū)?yīng)的是20mA，866是通過因為三相三線功率公式是電壓*電流*√3，所以說是100*5*√3，約等于866 Var.

我們接通電源，現在沒有輸入時，輸出是12mA，有偏差時可以通過儀表上的zero電位計調整，然后我們輸入100V，5A，電流因為是無功，我們輸入90度相角，對應輸出是20mA。有偏差的話可以通過span電位計調整，零點滿度確認好。

然后我們打相反角度270度，確認一下4mA輸出，4mA輸出正常，這樣一臺表的校驗就完成了。

以上就是關于一臺三相功率變送器的接線和檢測校驗的全部內容，感謝大家的撥冗垂閱！
