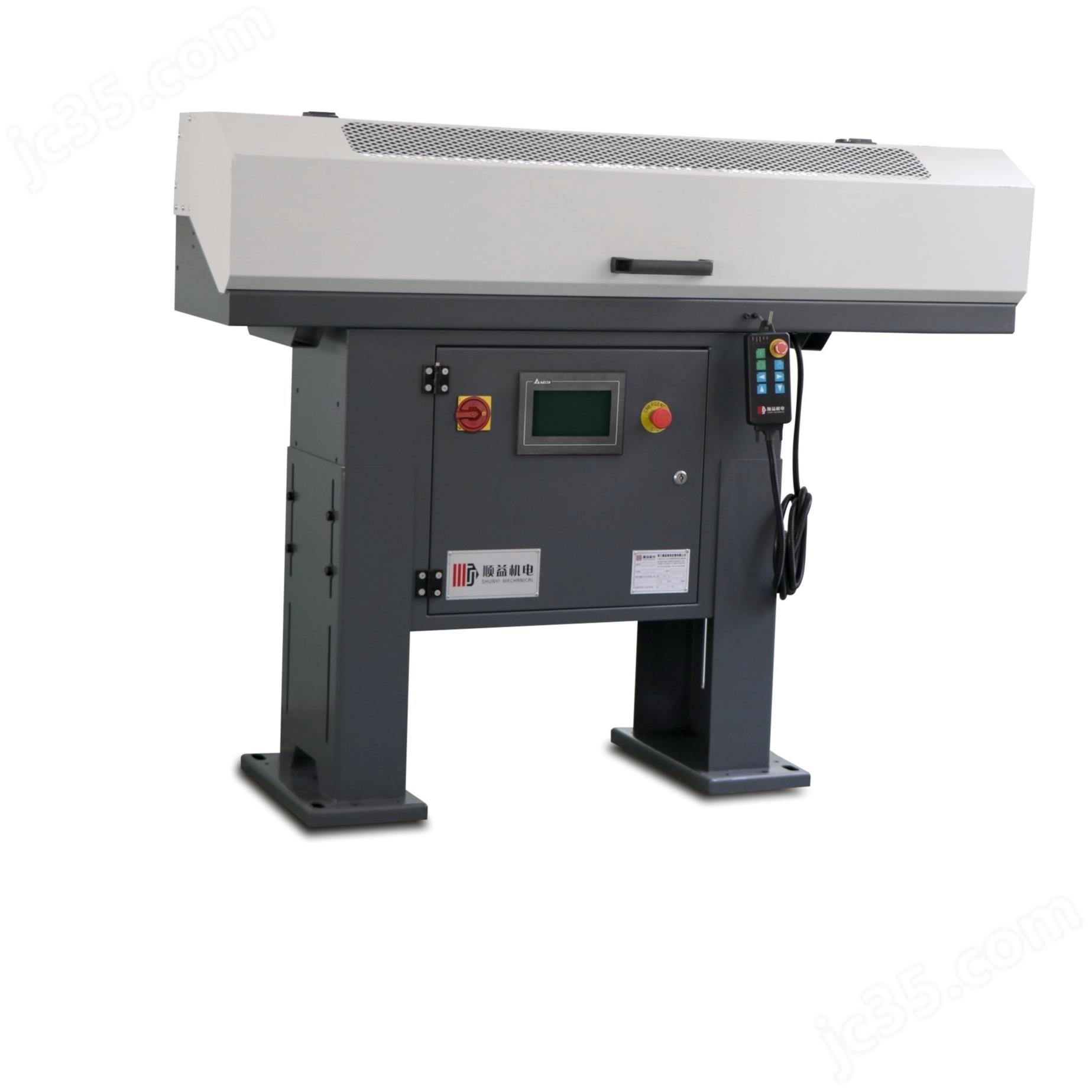

隨著制造業向高精度、高效率、低人工成本方向快速發展，傳統的人工上料、擺料方式已經難以滿足大批量、長時間連續加工的需求。自動車床送料架（以下簡稱“送料架”）作為CNC車床的配套自動化裝置，能夠?qū)崿F(xiàn)棒料、條料的自動上料、定位、推送和回收，極大提升機床的利用率和生產線的柔性。
自動車床送料架的工作原理：
1.上料機構：棒料（或條料）通過料倉（料箱、料架）預先存放，料倉可采用水平、傾斜或旋轉式設計。
2.定位與夾持：光電傳感器或機械擋塊檢測棒料的前端位置，隨后夾爪（或夾輥）抓住棒料并將其定位在主軸的中心線。
3.推送：伺服電機或氣缸驅動推桿（或鏈條、滾筒）按照設定的推送長度、推送速度和停留時間，將棒料平穩送入車床主軸孔。
4.循環供料：完成一次車削后，推桿把已加工的棒料退出至收料槽，同時新的棒料再次被抓取、定位、送入，實現連續供料。
自動車床送料架的安裝與調試：
1.基礎檢查：確認機床底座平整、水平，必要時使用墊鐵或膨脹螺栓固定。
2.機械連接：將送料架的導料管與主軸孔對齊，使用專用法蘭或卡箍固定，確保同軸度誤差≤0.05?mm。
3.電氣接線：按照廠家提供的接線圖，連接供電、信號線及安全護欄開關；檢查所有接插件的鎖緊。
4.軟件配置：在CNC系統中加載送料架的PLC程序，設定M代碼（如M100–M110）對應的上料、換料動作。
5.空載測試：手動模式下運行推送機構，觀察推桿行程、速度是否平穩；檢查光電傳感器和限位開關的動作。
6.負載試運行：使用實際棒料進行連續供料測試，記錄每根棒料的上料時間、定位誤差；必要時微調推送速度、加減速時間。
7.安全驗證：檢查防護罩、急停按鈕、光柵防護是否靈敏；確認在異常情況下能夠立即停機并自動復位。
