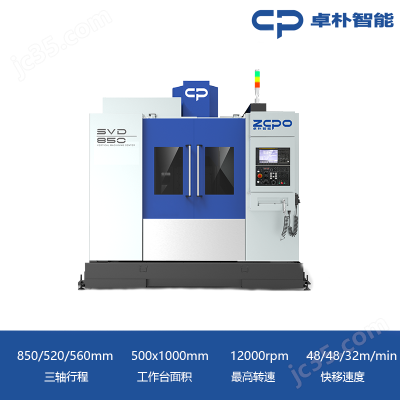

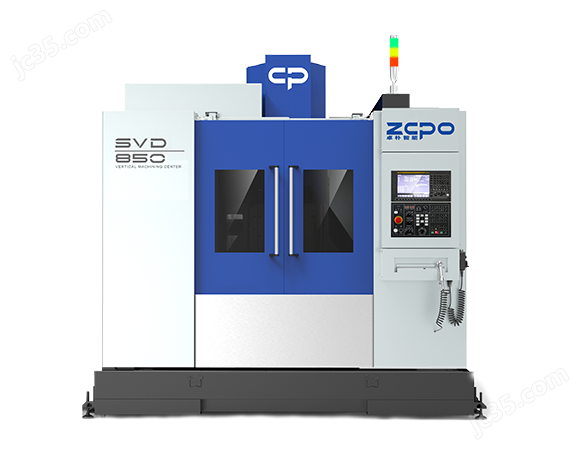

SVD850
高速高效機型
同級別加工性能和加工范圍選擇
850/520/560mm
三軸行程
500×1000mm
工作臺面積
12000rpm
最高轉速
48/48/32m/min
快移速度

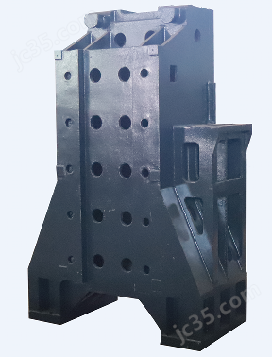

穩定可靠的床身結構
堅固的密烘鑄造及整體箱式床身,拱形立柱結構提高了機床的基礎剛性。
基礎件經有限元分析后的截面設計,內部合理分布加強筋位置,在同等規格產品中具備更高的承載剛性。
三軸傳動座及尾端支架采用一體式鑄件設計,取消了傳統的分體、墊片調整機構,大幅提升機床三軸傳動的精準性和穩定性。
封閉式主軸箱
主軸箱采用封閉式箱體結構,與立柱導軌接觸尺寸加大,整體輕量化設計。標配短鼻端主軸,提高了機床加工過程的Z向定位準確性和主軸加工穩定

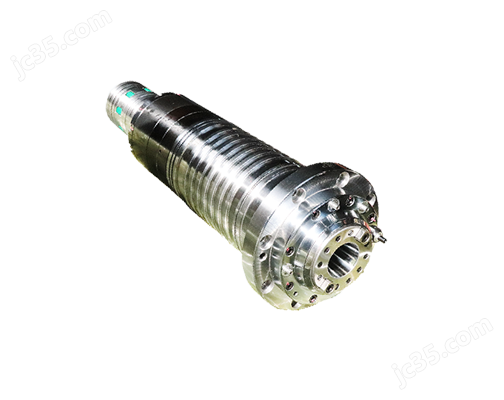

直聯式主軸
主軸箱電機座一體式結構,降低電機座裝配的累計誤差
大幅度提高加工效率、加工質量
延長刀具壽命、降低加工成本
穩定可靠的換刀裝置
堅固的密烘鑄造及整體箱式床身,拱形立柱結構提高了機床的基礎剛性。
標配全封閉刀倉設計,消除連續加工過程中切削液和鐵屑對刀套的影響,有效提升換刀動作穩定性,降低維護成本,大幅提高生產率。
大容量刀庫一次性裝夾多種刀具,加工工件時無需補刀,大幅節省切削時間。

加工范圍
單位
三軸行程
850/520/560mm
主軸中心至立柱導軌距離
592mm
主軸端面至工作臺面距離
120-680mm
工作臺
單位
工作臺面積
500x1000mm
T型槽
5-18*100mm
工作臺最大承載重量
600kg
主軸
單位
主軸孔錐度
BT40
主軸功率
7.5/11KW
最高轉速
12000(直聯)rpm
進給
單位
最高進給速度
12000mm/min
快速移動速度
48/48/32m/min
刀庫
單位
刀庫容量
24T
換刀時間
2.5S
精度
單位
定位精度
0.008mm
重復定位精度
0.004mm
外形尺寸
單位
機器尺寸
2250*2700*2850mm
機器重量(約)
6800kg
