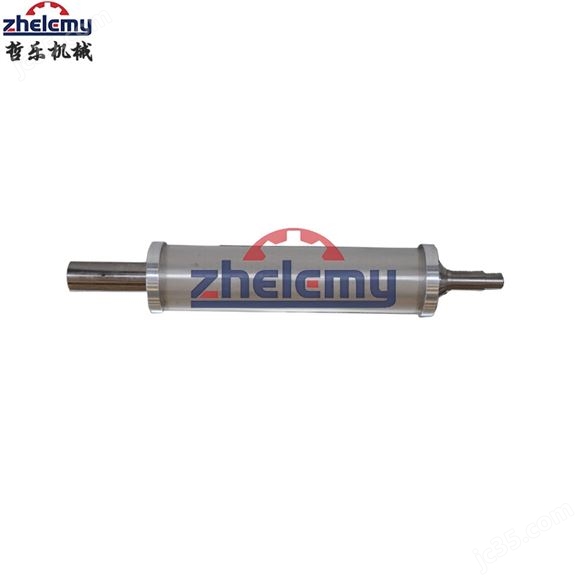

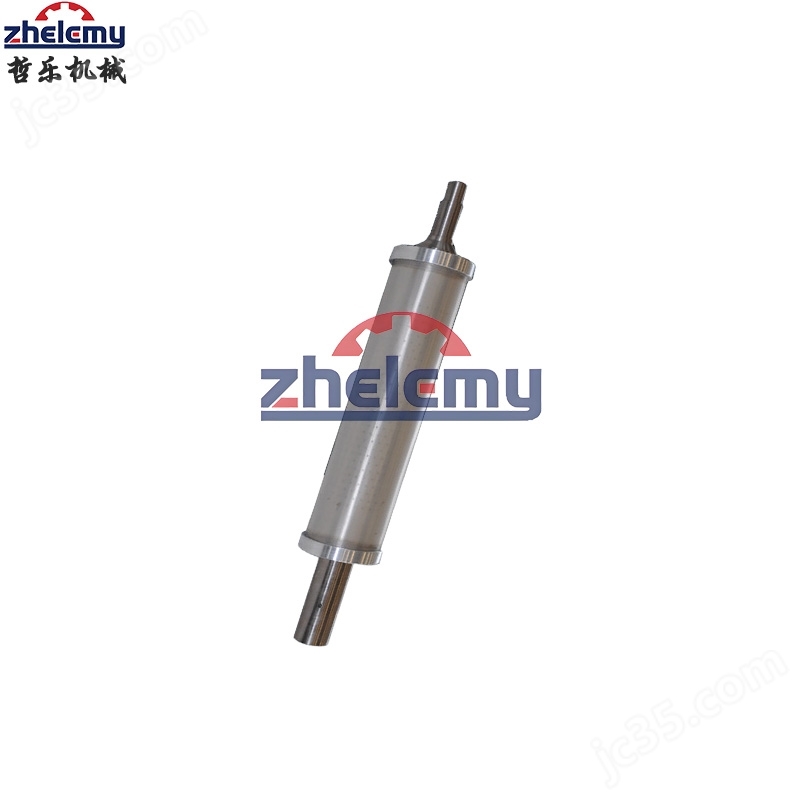

哲樂機械-真空吸附輥--支持非標定制

哲樂機械-真空吸附輥--支持非標定制

一、結構與工作原理

• 核心構成：由輥體（基材 + 表面處理）、吸附孔 / 溝槽、真空腔體、接口閥組組成。輥體內部設密封腔體，通過真空泵抽氣形成負壓，表面微孔或條形溝槽產生吸附力，將薄膜、紙張、極片等材料緊密貼合輥面，實現無偏移傳輸。

• 吸附特性：吸附力通過真空度調節（可柔可剛），避免傳統機械壓合導致的材料損傷，尤其適配 0.01mm-1mm 薄脆 / 柔性材料。

二、核心性能與參數

1. 基材與加工精度

• 常用基材：6061 鋁合金（輕量化，密度 2.7g/cm3）、304 不銹鋼（耐腐，適配酸堿環境）；

• 尺寸范圍：直徑 Φ50mm-Φ500mm，長度≤6000mm，同軸度 ±0.03mm，確保吸附面平整。

2. 吸附系統參數

• 吸附孔：直徑 Φ0.5mm-Φ2mm（按需定制），孔間距 5mm-20mm（密集型適配薄材）；

• 真空度：-30kPa 至 - 90kPa（可調），對應吸附力 5N/cm2-30N/cm2；

• 響應速度：真空開啟 / 關閉響應時間≤0.5s，適配高速生產線（轉速≤1500r/min）。

3. 表面與適配性

• 表面處理：陽極氧化（耐磨，Ra≤0.4μm）、特氟龍涂層（防粘，適配粘性材料）、防靜電處理（電阻 10?-10?Ω，電子行業專用）；

• 適用材料：薄膜（PET/PE）、紙張、鋰電極片、光伏背板、柔性線路板、布料、透析紙等，厚度 0.01mm-5mm。

三、核心優勢

1. 柔性傳輸，防損傷：吸附力均勻（同截面壓力差≤5kPa），避免薄材褶皺、極片撕裂，次品率降低 40% 以上；

2. 適配性強：真空度可通過閥門無級調節（5kPa-90kPa），兼容從 0.01mm 鋁箔到 1mm 厚紙板的多材質傳輸；

3. 高效低耗：輕量化鋁制輥體較鋼輥減重 50%，降低設備負荷；集成分區吸附功能（可局部開啟 / 關閉），節能 30%；

4. 耐環境性：不銹鋼款耐鹽霧≥500 小時（適配鋰電電解液環境），特氟龍涂層耐溫 - 20℃-200℃（適配高溫涂布）。

四、典型應用場景

• 印刷包裝：吸附 BOPP 薄膜、銅版紙，確保套印精度（±0.1mm 內），適配 1200m/min 高速印刷機；

• 新能源鋰電：吸附 0.05mm 鋰電極片（銅箔 / 鋁箔），避免傳輸中褶皺，提升涂布良品率；

• 光伏 / 電子：定位 0.1mm 光伏背板、柔性線路板，配合視覺檢測實現微米級對齊；

• 紡織：平整吸附輕薄無紡布，防止卷邊影響裁切精度。

五、技術差異化亮點

• 定制化吸附設計：根據材料透氣性，設計 “微孔陣列（Φ0.2mm-0.5mm，適合致密薄膜）" 或 “條形溝槽（寬 0.5mm-2mm，適合透氣紙張）"，確保均勻吸附；

• 智能集成：部分型號內置壓力傳感器，實時反饋吸附力，聯動真空泵自動調節真空度，適配材料切換場景；

• 低維護結構：腔體采用激光焊接密封（漏氣率≤0.5Pa?m3/s），表面防粘處理減少粉塵堆積，維護周期延長至 800 小時 / 次。
