目錄:江蘇鼎之盛機電設備有限公司>>加工中心>> XCM1600青海青一數控銑車復合五軸加工中心
| 參考價 | 面議 |
參考價：￥ 面議
產地:國產 刀庫容量:40把 定位精度:X軸:0.01/全長mm,Y軸:0.01/全長mm,Z軸:0.01/全長mm 工作臺尺寸:φ1600mm 工作臺數量:單工作臺 工作臺最大承重:3000kg 換刀方式:機械手換刀 換刀時間:18Sec 加工材質:硬金屬,合金,鋼結構 售后保修期:12個月 銷售區域:華東 重復定位精度:X軸:0.06mm,Y軸:0.06mm,Z軸:0.06mm 重量:48000kg 軸數:五軸 主軸電機功率:30kW 主軸轉速:20~8000r/min 主軸錐孔:IOS7:24NO50 最大行程:X軸:1800mm,Y軸:1800mm,Z軸:1400mm
>更新時間：2026-04-28 08:58:01瀏覽次數：31評價
聯系我們時請說明是機床商務網上看到的信息，謝謝!
朱慧蘭
| 產地 | 國產 | 刀庫容量 | 40把 |
|---|---|---|---|
| 定位精度 | X軸:0.01/全長mm,Y軸:0.01/全長mm,Z軸:0.01/全長mm | 工作臺尺寸 | φ1600mm |
| 工作臺數量 | 單工作臺 | 工作臺最大承重 | 3000kg |
| 換刀方式 | 機械手換刀 | 換刀時間 | 18Sec |
| 加工材質 | 硬金屬,合金,鋼結構 | 售后保修期 | 12個月 |
| 銷售區域 | 華東 | 重復定位精度 | X軸:0.06mm,Y軸:0.06mm,Z軸:0.06mm |
| 重量 | 48000kg | 軸數 | 五軸 |
| 主軸電機功率 | 30kW | 主軸轉速 | 20~8000r/min |
| 主軸錐孔 | IOS7:24NO50 | 最大行程 | X軸:1800mm,Y軸:1800mm,Z軸:1400mm |

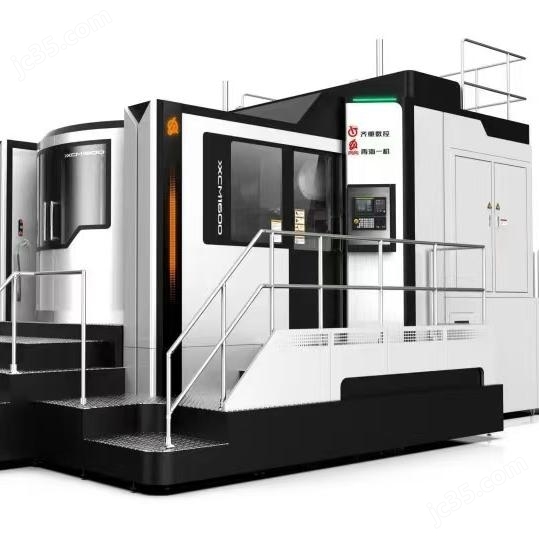

青海青一數控銑車復合五軸加工中心：
XCM1600型銑車復合五軸加工中心，是本企業依靠多年高科技技術積淀和制造經驗，結合國家重大專項契機而設計的具有自主知識產權的新型高性能銑車復合加工機床，通過用戶多年的使用驗證和持續的技術改進，使產品的精度和穩定性日益提高。機床應用多項創新技術即直驅技術、雙驅技術、重心驅動技術、內藏式電主軸直驅技術。并在結構上采用A、C軸獨立原則，因此特別適用于大直徑回轉類零件的車銑加工。該機床廣泛應用于航天、造船、核電、高速鐵路等領域。
• 主軸：采用電主軸直接式驅動，主軸zuigao轉速12000r/min。主軸前端的鎖緊裝置可使主軸在車削時具有更高的剛性。
• A軸：采用力矩電機直接驅動，可在-10°~100°之間任意分度及主軸定位功能。工件在一次裝夾下可完成各側面、頂面及曲面的銑、鏜、鉆、擴、攻絲及車削加工。
• C軸：采用力矩電機直接驅動，zuida扭矩為5600Nm，車削zuida扭矩300Nm。
青海青一數控銑車復合五軸加工中心XCM1600產品參數：
項目內容 | 單位 | 數值 | |
工作臺 | 工作臺尺寸 | mm | φ1600 |
T型槽規格 | mm | 7×22/200 | |
工作臺分度 | o | 0.001 | |
zuida承載能力 | kg | 3000 | |
zuida車削直徑 | mm | φ1800 | |
行程 | 主軸左右行程(X軸) | mm | 1800 |
工作臺前后行程(Y軸) | mm | 1800 | |
主軸上下行程(Z軸) | mm | 1400 | |
主軸中心線至工作臺面距離(臥式) | mm | 128-1528 | |
主軸端面到工作臺中心距離(臥式) | mm | -680~1120 | |
主軸中心至工作臺中心距離(立式) | mm | -315~1485 | |
主軸端面至工作臺面距離(立式) | mm | -235~1165 | |
主軸 | 主軸錐孔 | ISO7:24NO50 | |
主軸轉速 | r/min | 20~12000 | |
主軸電機功率 | kW | 30 | |
主軸輸出扭矩 | Nm | 305/382 | |
進給 | 切削進給速度(X、Y、Z) | mm/min | 1~10000 |
快速進給速度(X、Y、Z) | mm/min | X、Y:20000;Z:12000 | |
A軸轉動角度 | ° | -10~100 | |
C軸轉速 | r/min | 0~50 | |
自動換刀 | 刀庫容量 | 把 | 40 |
相鄰刀具zuida直徑 | mm | φ125/φ200(相鄰無刀) | |
刀具zuida長度 | mm | 350 | |
系統 | 刀具zuida重量 | kg | 20 |
換刀時間 | s | 18 | |
精度 | 定位精度 | mm | 0.01/全長 |
重復定位精度 | mm | 0.06 | |
工作臺定位精度 | " | 8 | |
工作臺重復定位精度 | " | 5 | |
擺角頭定位精度 | " | 10 | |
擺角頭重復定位精度 | " | 6 | |
其他 | 電源容量 | KVA | 170 |
氣源、氣壓 | 2500L/min0.5~0.7Mpa | ||
機床重量 | kg | 48000 | |
